Если вы покупаете металлический круг и сталкиваетесь с маркировкой h9 или h11, важно понимать, что это означает, какую точность обеспечивает, и как выбрать нужный допуск. Особенно это касается случаев, когда требуется посадка, сопряжение или гарантированное соответствие техническому заданию.
Разберёмся, чем отличается круг h9 от h11, можно ли их заменить друг другом, что говорит ГОСТ 7417-75 и какие нюансы стоит знать перед покупкой.

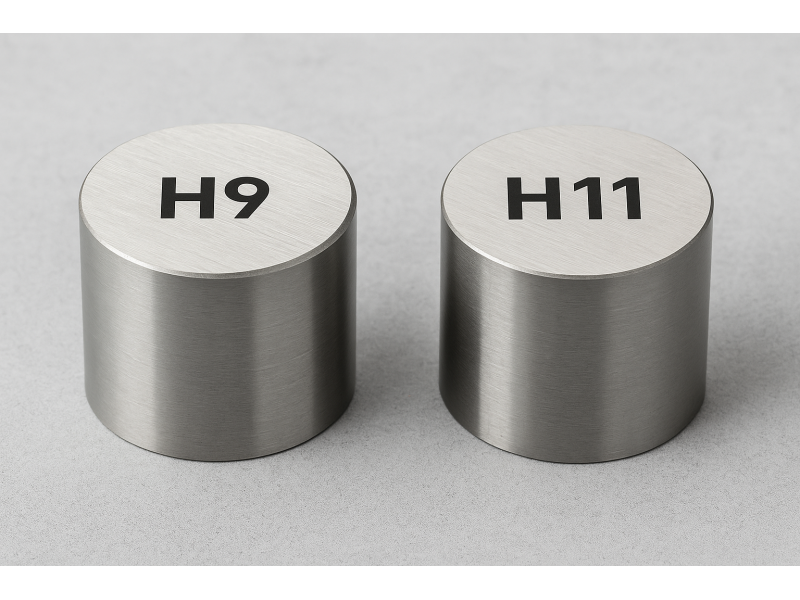

Что означает допуск h9 и h11 — расшифровка
Калиброванный металлический круг (нержавеющий, алюминиевый, конструкционный) изготавливается с определённой точностью. Поле допуска «h» обозначает, что отклонение идёт только в минус (нижний предел), а номинальный диаметр остаётся верхним пределом.
- h9 — более точный допуск, отклонение до −0,120 мм
- h11 — менее точный, допуск до −0,300 мм
Пример: круг 16 h9 означает, что диаметр круга будет от 16,000 мм до 15,880 мм. Такой размер чаще нужен для сопряжения с подшипниками, втулками и точными узлами.
ГОСТ 7417-75 и маркировка h9/h11
Согласно ГОСТ 7417-75, который регулирует требования к калиброванным пруткам, допускаются различные поля допуска в зависимости от назначения: h8, h9, h11 и другие.
В спецификациях часто встречаются запросы: "Круг 16 h9 АМГ2" — это алюминиевый сплав (АМГ2) с требуемым точным допуском по диаметру. Такой круг подойдёт для токарных и фрезерных работ, где важна точность.
В большинстве случаев нержавеющие и конструкционные круги идут по h11, но по запросу можно заказать h9, если задача требует точной посадки.
Таблица сравнения допусков h9 и h11
| Диаметр круга | Допуск h9 | Допуск h11 | Область применения |
|---|---|---|---|
| 16 мм | 15,880 мм | 15,700 мм | Механика, подшипники, узлы |
| 50 мм | 49,880 мм | 49,700 мм | Конструкции, металлообработка |
Можно ли заменить h9 на h11?
В теории — да, если задача не требует посадки или высокой точности. Например, при сварке, строительстве или изготовлении опорных конструкций разница в 0,1–0,2 мм некритична.
Но: если круг используется как вал, ось или в узлах с подшипниками — h11 не подойдёт. Появятся люфты, быстрый износ или брак на этапе сборки.
Лайфхак: если на складе только h11, а нужен h9 — можно заказать предварительную шлифовку или использовать втулку-вставку.
О чём молчат поставщики
- 1. Большинство складов держит круги по h11 — потому что их проще производить и дешевле. h9 всегда дороже, реже в наличии.
- 2. Алюминиевые круги типа АМГ2 могут поставляться по h11, даже если в ТЗ указано h9 — проверяйте сертификаты и допуски по факту.
- 3. h9 может потребовать обработки резом с ЧПУ — особенно если нужна идеальная пара с посадкой в металлоконструкции или гидравлике.
- 4. ГОСТ допускает h9/h11 даже в одной партии — по согласованию. Уточняйте заранее!
Вывод:
Если ваша задача требует точности — выбирайте круг h9, особенно если это связано с механикой, подшипниками или подгонкой деталей. В остальных случаях подойдёт круг h11, он дешевле и быстрее в производстве.
Компания «ЭкоСталь» предлагает поставки кругов по ГОСТ 7417-75, в том числе в исполнении h9 и h11, из стали, алюминия и нержавейки. Отправим по России с резкой под нужный размер.
Нужен точный круг h9 или h11? Звоните — подберём под задачу!
